OCAD

pro města a obce

Obec Albrechtice nad Orlicí

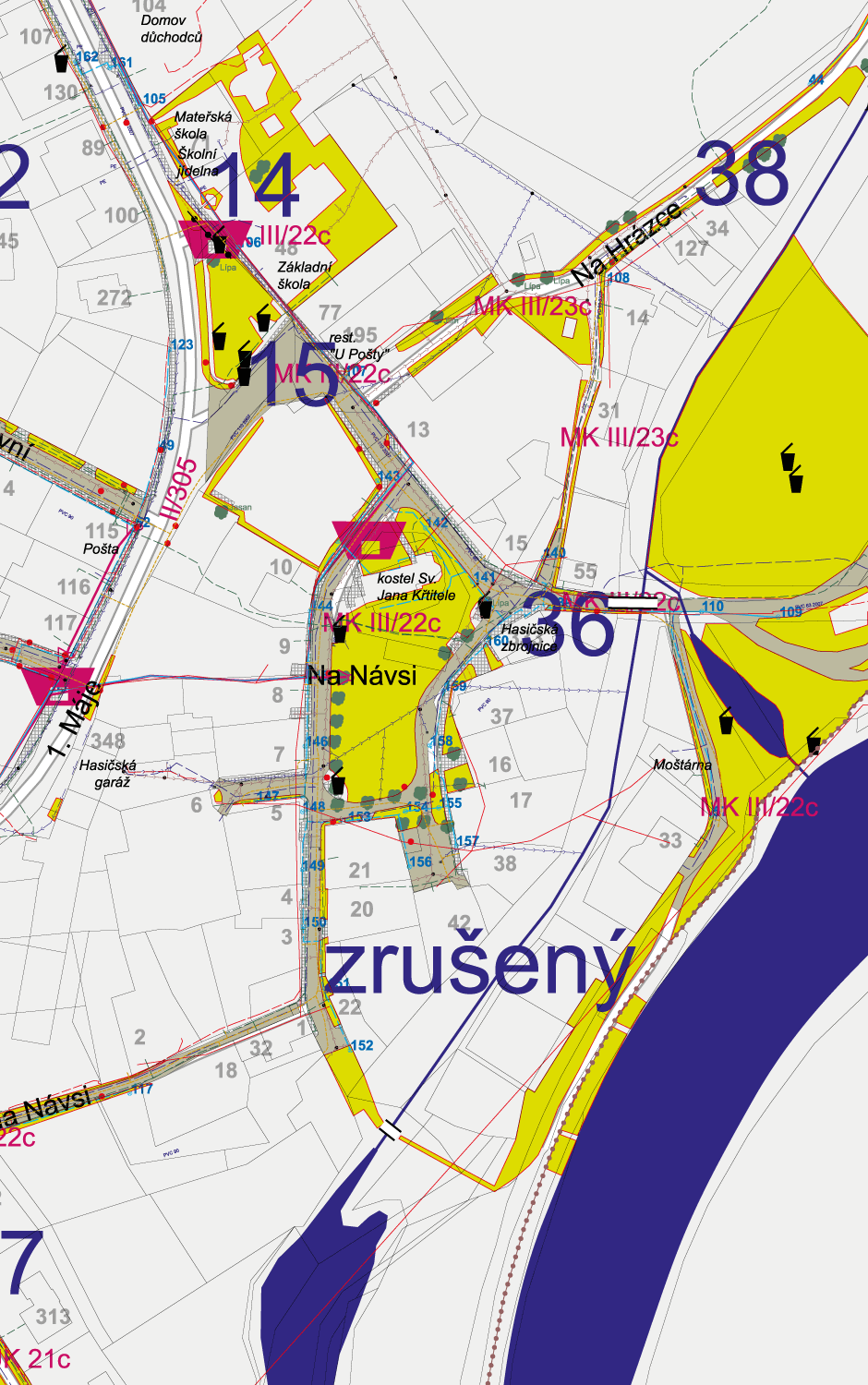

Prostřednictvím programu OCAD 12 spravujeme kompletní geodata obce v jednom souboru – pasportu (ukázka viz příloha), kde jsou v reálných souřadnicích zaznamenány trasy vedení veřejného osvětlení, pozice lamp, vedení rozhlasu, hnízda reproduktorů, trasy dešťové kanalizace, vpusti, šachty, plochy chodníků, komunikací, travnaté plochy k sečení, odpadkové koše, zásobníky na posyp, lavičky a další mobiliář. Program umožňuje ke každému objektu připojit databázi údajů (datum pořízení, popis, technické parametry apod.).

Po zaměření skutečného provedení stavby data importujeme do pasportu a mohou být novým zaměřením kdykoliv aktualizována. Export od geodetů je ve formátu *.dxf. Sehnali jsme také data od správců ostatních sítí, takže máme zmapovanou prakticky celou technickou infrastrukturu obce. Jako podklad lze zobrazovat například ortofoto, které poskytuje katastrální úřad obcím, nebo lze využít služby web map service (WMS) katastrálního úřadu, kde jsou nabízeny další podkladové mapy. Katastrální mapu si od katastrálního úřadu také stahujeme ve vektorech, pro práci je to praktičtější než WMS.

Program umožňuje vytvořit si vlastní symboly k objektům a výstupy tištěné i digitální jsou velmi kvalitní. Tyto výstupy používáme při vydávání vyjádření ke stavbám v našem správním obvodu a při přípravě našich staveb, kdy jsou digitální data v reálných souřadnicích pro projektanty významným usnadněním práce. Obec Albrechtice nad Orlicí má aktuálně 986 obyvatel, výměra katastrálního území je 5 227 697 m2, v Ocadu máme zpracované celé katastrální území.
Jsme tedy s programem velice spokojeni.

Jaroslav Kupka
referent majetkové správy

+420 773 769 970
kupka.albrechtice@nadorlici.cz

Obec Albrechtice nad Orlicí
Na výsluní 275, 517 22 Albrechtice n. O.

OCAD

pro město Třeboň

Software OCAD využíváme na městě již od roku 2011. Tehdy jsme to poměrně komplikovaně získávali přímo ze Švýcarska (v ČR nebylo obchodní zastoupení). A přestože máme v rámci programového vybavení ArcGIS s licencí pro místní samosprávy nebo licenci Microstationu, tak si OCAD našel své uplatnění.

V OCADu zatím máme nakreslený plán města a mapu blízkého okolí (cca 480 km 2 ). Tato data pak využíváme, když potřebujeme připravit nějaký plán či mapu – např. pro návštěvu ze zahraničního partnerského města.

OCADem jsme získali nejen dobrý kartografický program, ale i program pro základní grafické práce. V OCADu pak vzniklo několik plakátů, průkazek nebo i péefko města.

A další plus – při spolupráci s kartografickou firmou, která využívá OCAD, je vzájemná spolupráce snazší. Můžeme předávat změny na georeferencovaném rastru přímo v mapovém klíči kartografické firmy.

A proč je OCAD pro nás tak vhodný?

  • Dobře a jednoduše se v OCADu dělá vlastní mapový klíč.
  • Dobře a jednoduše se tu exportují a importují různá data – gpx, kml, DMP, DMR
  • Je to snadný program a základní kreslení se naučí i student na praxi (zvládali to i středoškoláci)
  • Dá se v něm nakreslit mapa a postavit tratě na MTBO, což jsme asi jako první město udělali

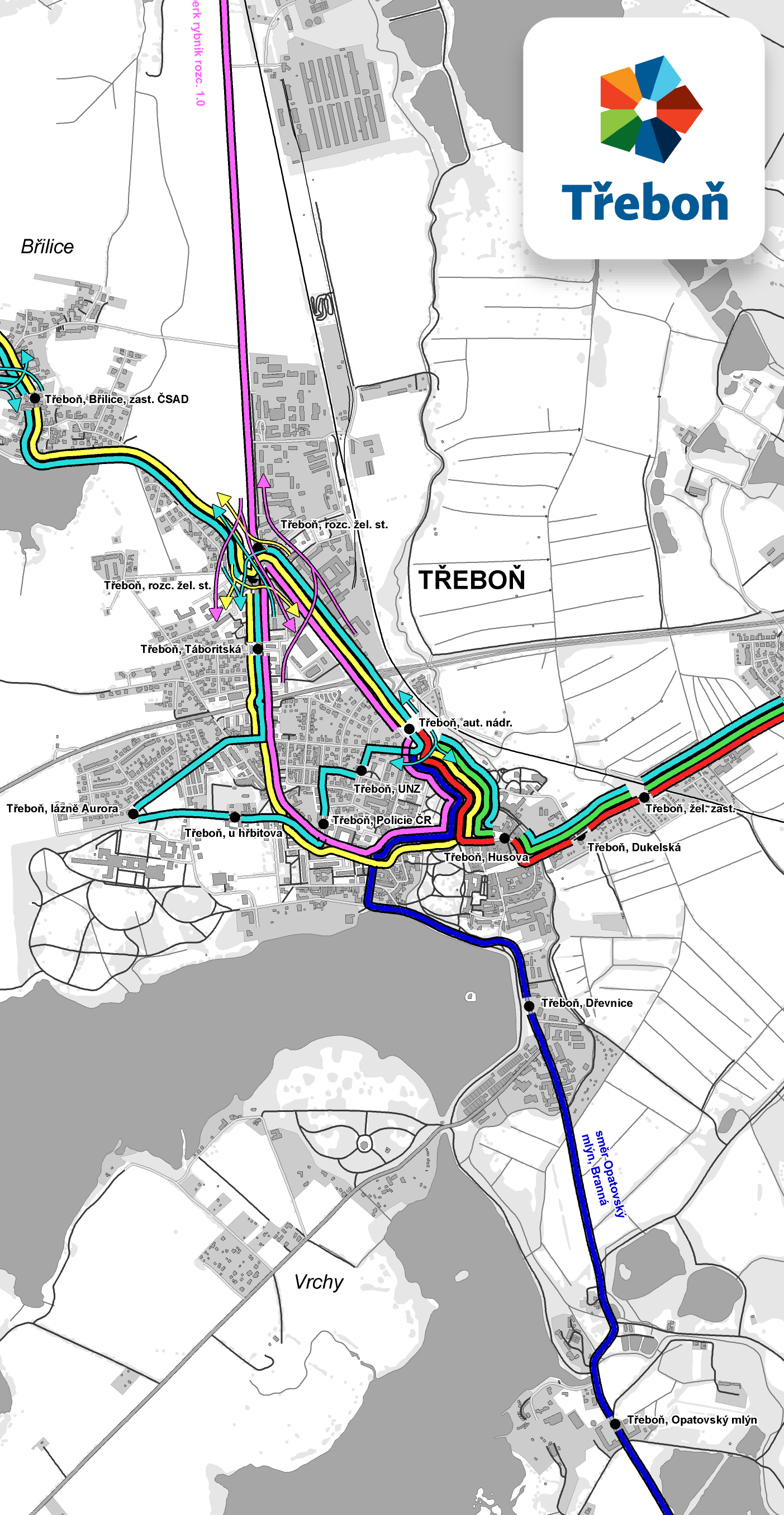

Takže úřednickým stylem – pro práci v přenesené působnosti (státní správa) OCAD téměř vůbec nepoužíváme. Ale pro samostatnou působnost (záležitosti místní samosprávy) je neocenitelný. A protože jeden obrázek vydá za tisíce slov, tak je tu malý vzorek toho, k čemu se OCAD u nás používá.

Jakub Hulec
Ještě statistické údaje do rámečku: Město Třeboň má skoro 8 400 obyvatel a rozlohu 98 km2. Třeboň je obec s rozšířenou působností, takže co se týče státní správy, tak na městském úřadu vyřídíte stejnou agendu jako třeba v Jindřichově Hradci nebo na magistrátu v Českých Budějovicích. Část státní správy pak městský úřad vykonává i pro dalších 24 obcí.
